THREE ANTI-GLUE COATING SERIES
★介紹:
三防塗覆系列提供一個清潔、高效的自動化機台，精確的噴塗閥門控制能確保三防塗覆效果均勻即厚度一致。依製程規劃需求上下游搭配LOAD & UNLOAD及烘烤製程設備，提供客戶製程規劃半自動/全自動/選擇性三防塗覆系統選用，因人工作業品質穩定度難以管控，相較手工噴塗、浸泡、塗刷等方式有了革命性的突破，大大提高生產效率和產品質量。
off-line半自動應用
案例範本以出機文件為主...

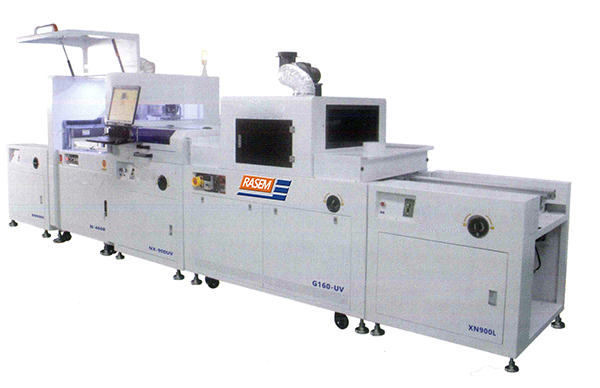

In-line塗覆
In-line選擇性塗覆
三防噴塗過程，避免噴塗到所選擇的區域外，從而免去覆膜、去膜及修復過程。
★規格:
i-coating三防膠自動塗覆機系列規格SPC |
||||
產品名稱 |
i-coating三防膠自動塗覆機 |
|||
產品型號 |
i-coating500F |
i-coating3x |
i-coating4x |
|
機型 |
(off-line半自動) |
(In-line塗覆) |
(In-line選擇性塗覆) |
|
噴塗工作範圍 |
視需求而定 |
|||
塗覆功能 |
全面霧化 |
全面霧化 |
選擇性 |
|
控制方式 |
PC/PLC |
|||
PCB傳輸高度 |
900±20mm |
|||
傳輸方向 |
L-R / (R-L) |
|||
傳輸方式(軌道式) |
不銹鋼鏈條+步進電機 |
|||
軌道可調寬度範圍 |
50-460mm |
|||
調寬方式 |
無 |
步進電機自動調寬/手動調寬 |
||
X YZ軸驅動方式 |
伺服電機+高精度螺桿模組 |
|||
X Y軸重複精度 |
±0.01mm |
|||
Z軸最大運行速度 |
500mm/s |
|||
U軸回轉角度 |
無 |
無 |
±180° |
|
膠閥傾斜角度 |
|
|
＜35° |
|
膠閥數量 |
1個 |
1個 |
視需求而定 |
|

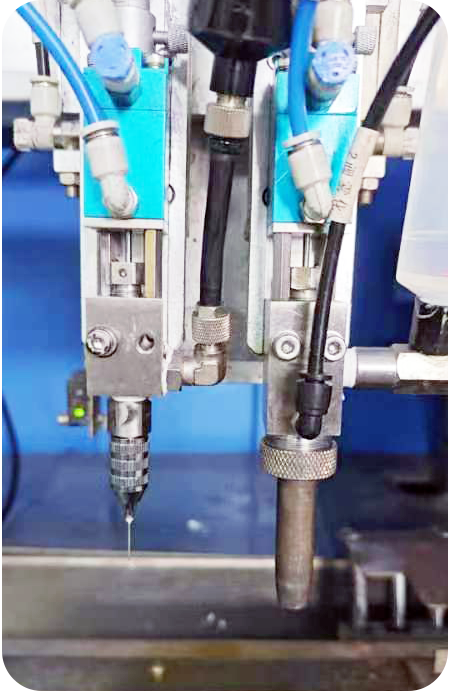

膠閥類型 |
噴膠閥視需求而定 |
|||
Pcb板大小 |
MAX W460MM*L460MM |
|||
噴塗厚度 |
0.01mm-5mm（根據膠水特性決定） |
|||
料桶容積 |
1~5公升 |
|||
清洗桶容積 |
5L |
|||
清洗功能 |
無 |
自動清膠裝置 |
自動清膠裝置 |
|
電源 |
220v |
|||
氣壓 |
≥0.5mp |
|||
其他選項 |
LOAD & UNLOAD / IR烘烤 / UV固化 / 翻板機構 |
|||
