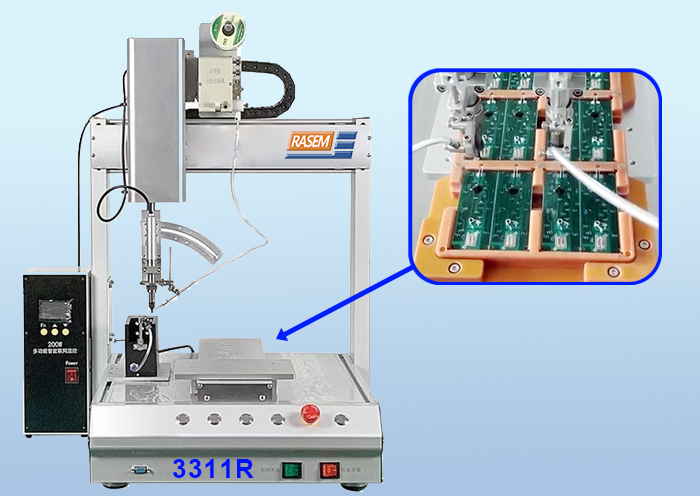

詳細資料
外形尺寸 |
長520mmÏ寬600mmÏ高830mm |
工作行程 |
X軸300mm/Y軸300mm/Z軸100mm/R360° |
龍骨部分 |
臺灣鋁合金和高檔鋼構材料結構，CNC數控加工中心板金加工 |
驅動電機 |
ZR軸用步進電機、X軸，Y軸用雷賽步進電機。 |
電源部分 |
臺灣明偉電源 |
控制系統 |
五軸聯動示教盒運動控制系統記憶體4G,999組檔案名，每組999個點位 |
皮帶軸承 |
義大利意拉泰皮帶，日本NSK精密軸承 |
光電開關 |
一佳(不銹鋼按鈕) |
連接線材 |
高檔遮罩線(信號線，電源線) |
控制模式 |
點、線、直線、圓弧插補，支持三軸聯動 |
編輯系統 |
全中文人機界面，手持示教程式設計器 |
外部介面 |
RS-232 AC220V 50HZ |
最高速度 |
500mm/sec |
定位精度 |
0.02mm |
重複精度 |
0.025mm |
機器重量 |
約45kg |
工作溫度 |
5-50℃ |
最大負重 |
X,Y軸8kg、Z軸2.5kg |
高頻溫控 |
功率200W(最高溫度可調480) |
隨機配件 |
標配手持示教盒，串口線 |
設備特點
- 1.採用日本進口步進精密馬達,運轉穩定、不漏焊、假焊。
- 2.機械手臂均為鋁型材開模鑄造,牢固不變形、不易生鏽。
- 3.溫控系統採用德國原廠進口,升溫速速度快、控溫精準。
相關應用
主要應用於電子製造業，特別是需要高精度和穩定性的電子產品焊接...等
